Automation HAT Mini

Beskrivelse

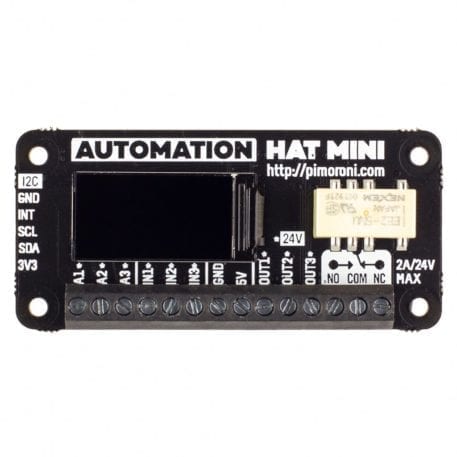

Lad dig ikke narre af dens størrelse. Automation HAT Mini pakker en hel masse funktionalitet. Den har et relæ, tre buffrede indgange, tre udgange og tre analoge indgange, alle 24V-tolerante. Sidst men ikke mindst har den et smuk 0,96″ IPS LCD i fuld farve til at vise status på dine systemer.

Automation HAT Mini er perfekt til hjemmeautomationsprojekter, der giver dine drivhuse intelligente sprinklere, til planlægning af din fiskefodring eller til styring af lavspændingsbelysningssystemer.

Funktioner

• 0,96 “farve LCD (160×80)
• 1 x 24V @ 2A relæ (NC og NO terminaler)
• 3 x 12-bit ADC @ 0-24V (ADS1015) (± 2% nøjagtighed)
• 3 x 24V tolerante bufferindgange
• 3 x 24V tolerante synkende udgange
• 3,5 mm skrueterminaler
• Pimoroni breakout-kompatibel pin header
• Mini HAT-format bord
• Fuldt samlet (ingen lodning krævet)
• Kompatibel med alle 40-pin header Raspberry Pi-modeller
• Python-bibliotek
• Dimensioner: 65x30x16,8mm

Automatiser din verden!
Alle ind- og udgange og relæet på Automation HAT Mini er 24V-tolerante, og mange lavspændingssystemer i hjemmeapparater (og også i biler) kører på enten 12V eller 24V. Automation HAT Mini er en fantastisk måde at overvåge og kontrollere dem på.

Brug de bufrede indgange til at registrere tænd / sluk-tilstanden på dine enheder, eller få mere granularitet med de analoge indgange, der måler indgangsspændingen med 12-bit nøjagtighed. De synkende udgange kan synke i alt 500 mA på tværs af de tre kanaler. Ved højere strømbelastninger kan du bruge relæet, der tåler op til 2A ved 24V, og drage fordel af de normalt åbne eller normalt lukkede sider for at give den korrekte failover-tilstand.

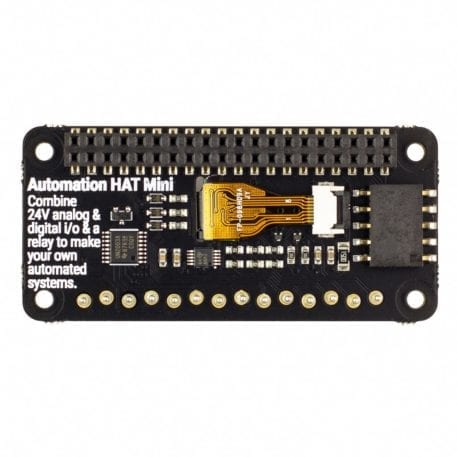

Der er tilføjet en female header på undersiden af ​​board med den korrekte pinout til Pimoroni breakout-sortiment. Dette åbner en lang række smarte muligheder! Pop en I2C Breakout Extender i headeren, og så kan du let pope ind i en af ​​vores breakouts. Ingen lodning nødvendig! Brug en LTR-559 lys- og nærhedsføler til at tænde en enhed automatisk, når den bliver lys eller mørk, eller en BME280 temperatur-, tryk- og fugtighedssensor til at udløse ved en bestemt temperatur- eller fugtighedsgrænse.

Software
Som sædvanligt er der lavet et superenkel Python-bibliotek til at drage fordel af alle Automation HAT Minis funktioner med eksempler for at komme i gang.

Der er tilføjet support til 0,96″ LCD til Automation HAT-bibliotek, så når du kører installationsprogrammet, bliver alt hvad du har brug for opsat og installeret. Nifty!

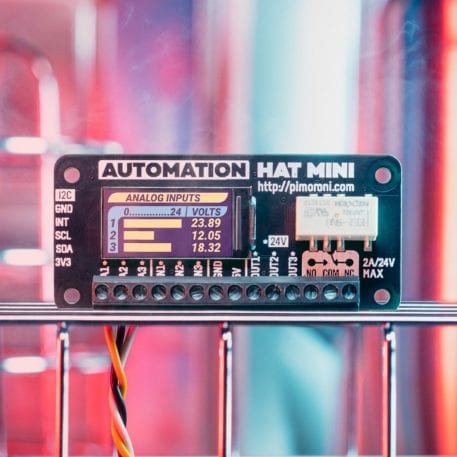

Eksempler viser dig, hvordan du bruger alle de forskellige funktioner på Automation HAT Mini, og hvordan du viser deres status på LCD’et. Se Kom godt i gang tutorial for flere detaljer!

Bemærkninger

• Belastninger til udgangene skal skiftes på jordsiden, dvs. 12 / 24V (fra forsyning) -> belastning -> udgangsterminal -> jord (fra forsyning)
• Relæet tåler op til 2A hver og skal tændes på den høje side
• De synkende udgange kan synke maksimalt 500mA i alt på tværs af de 3 udgange, så hvis du bruger en enkelt kanal, kan du synke hele 500mA over den.
• ADC’s nøjagtighed er ± 2%.
• Brug ikke til at skifte netspænding!
