Edge Connector Breakout Board til micro:bit

Beskrivelse

Ønsker du at lave mere med din BBC micro:bit? Lås potentialet op med denne forudbyggede version af Edge Connector Breakout Board! Dette breakout bord er designet til at give en nem måde at forbinde ekstra kredsløb og hardware til kontakterne på kanten af ​​BBC micro:bit. Det giver adgang til alle BBC micro:bit pins, der giver mulighed for at tilføje en masse ekstra funktionalitet. Databladet (herunder) indeholder et nyttigt diagram der forklarer funktionen af ​​hver pin på BBC micro:bit.

Dette Edge Connector Breakout Board til BBC micro:bit giver adgang til alle de vigtige ben på nederste kant af BBC micro:bit. 21 stifter i alt; giver yderligere I/O-linjer, direkte adgang til knapper A og B, LED matrix output og I2C bus. Se venligst databladet nedenfor for flere detaljer.

BBC micro:bit pins er trukket ud til en række af pin headers. Disse giver en nem måde at forbinde kredsløb ved hjælp af jumperkabler. SCL- og SDA-stifterne er adskilt ved kanten af ​​brættet (loddepuder), der giver nem identifikation. PCB’en indeholder et prototypeområde med 3V, 0V og ikke-forbundne rækker, der kan loddes til. Dette gør det nemt at tilslutte kontakter, sensorer og eventuelle pull-up eller pull-down modstande mv. Efter behov.

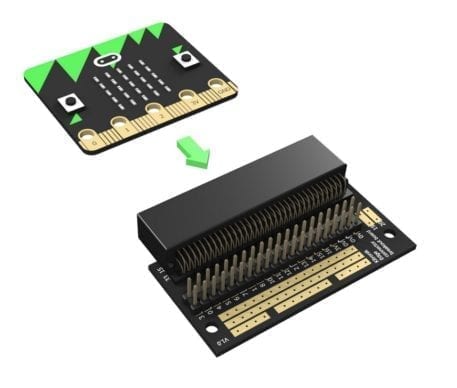

For at bruge breakout boardet bør BBC micro:bit indsættes fast i boardet.

Bemærk:

• Dette produkt er forsynet med straight double row PCB pinhoveder, der allerede er loddet til breakout board.

Funktioner:

• Har en dedikeret pinstrimmel til hurtig og nem prototype.
• Alle 21 stifter fra kanten af BBC micro:bit er trukket ud.
• Dedikeret prototyperområde med 3V og 0V rækker.
• Mærkede pins og enkel dokumentation.

Indhold:

• 1 x Edge Connector Breakout Board til BBC micro:bit, Pre-built.

Mulige anvendelser omfatter:

• Adgang til yderligere knapper og funktionalitet på BBC micro:bit.
• Prøve et af de eksperimenter, der er beskrevet i Inventor’s kit til BBC micro:bit.

Mål:

• Længde: 60mm.
• Bredde: 40mm.
• Højde: 11.8mm.
