Robot Buggy (Linjefølger) v2 til micro:bit

Beskrivelse

Denne Robot Buggy Linjefølger v2 er den nyeste version af den meget populære linje følger buggy. Kittet er en betydelig opgradering i forhold til v1 med det nye nye :MOVE following board. Det giver ikke kun en langt bedre linie følger, men den gør  ogsåkittet meget nemmere at montere, hvilket gør det til en passende aktivitet for yngre børn.

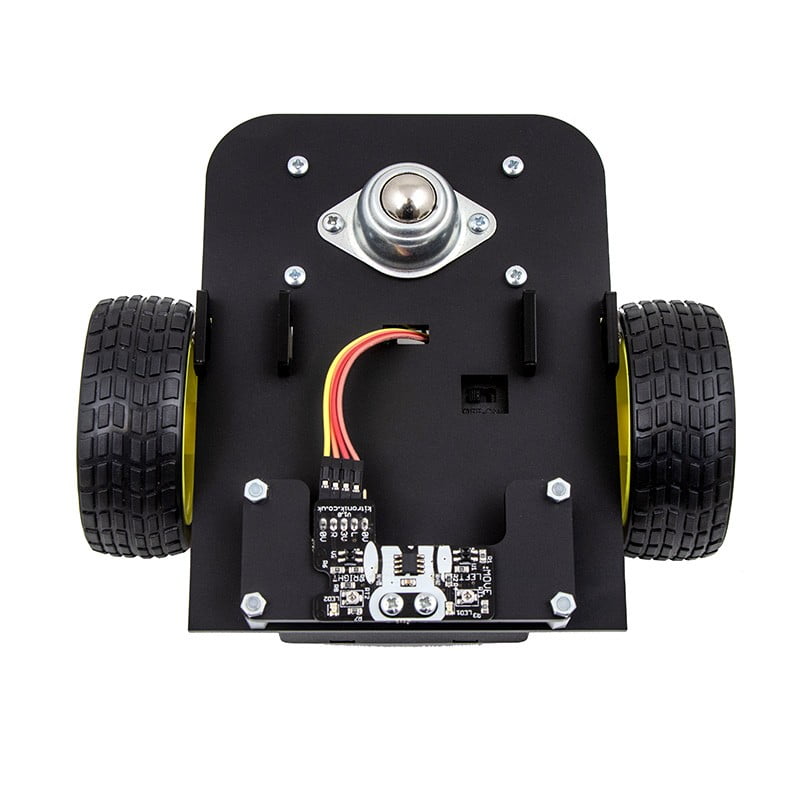

Linie følger boardet leveres forsamlet, så der kræves ingen lodning af komponenter. Den eneste lodning, der kræves til montering, er at fastgøre ledningerne til de to motorer.

Board designet er sådan, at buggy enten kan følge en mørk linje på en lys baggrund eller en lys linje på en mørk baggrund. For bedste resultater skal du sørge for at der er ca. 5 mm afstand mellem bunden af ​​brættet og kørefladen.

Følsomheden af ​​linjenfølgeren kan justeres via de to indbyggede potmetre, en for hver detektor. De samme potmetre bruges også til at ændre den type linje, der vil blive fulgt; for at detektere mørkere, drej potmeter med uret og for at detektere lysere, drej potmeter mod uret.

Det skal tilføjes, at selvom buggy er designet til at følge linjer, kan det på grund af fleksibiliteten af ​​både micro:bit og Motor Driver-boardet også bruges som en fjernstyret robotbuggy. Der findes en app til det!

Funktioner:

• Enkel at bygge.
• BBC micro:bit styret.
• Pakken indeholder et nyt og forbedret linje følger board.
• Det kan konfigureres til enten at følge en mørk linje på en lys baggrund eller en lys linje på en mørk baggrund.
• Følsomhed kan justeres med en skruetrækker.
• Eksempelkode er lavet.
• Buggy kan også let indstilles til fjernbetjening via Bluetooth eller Radio.

Indhold:

• 2 x højre vinkel hobby gear motor.
• 2 x hjul til hobby motor.
• 1 x Motor Driver Board V2 til BBC micro:bit.
• 1 x stålkuglebøsning 16 mm metalbold.
• 1 x 4xAA batteriboks med switch.
• 1 x MOVE Line Following Board.
• 1 x Perspex Buggy Chassis.
• 1 x Perspex: MOVE board mount.
• 1 x 1 mm x 12 mm x 25 mm skumplade.
• 4 x plastikafstand 20 mm.
• 12 x Pan Head M3 6 mm Maskinskrue.
• 4 x Pan Head M3 10 mm Maskinskrue.
• 10 x M3 Hex Fuld bredde møtrik.
• 4 x Plastic Hex M3 Standoff, M-F.
• 2 x Pan Head M3 30 mm maskinskrue.
• 10 x Jumper Wires 20cm M / F.
• 1 x 15cm flerstrenget kabel, sort.
• 1 x 15cm flerstrenget kabel, hvid.
• 1 x 15cm flerstrenget kabel, grønt.
• 1 x 15cm flerstrenget kabel, blå.

Kræver:

• 4 x AA batterier.
• En lille flad skruetrækker.
• Wire strippere.
• Et loddejern og noget loddetin.
• En tang.
• En Phillips skruetrækker.
• En computer med en ekstra USB-port og internetadgang.
• 1 x BBC micro:bit.
• Et USB til micro USB-kabel.

Ressourcer:

• Build Instructions.
• Line Following board Datasheet.
• Line following code.
