Wide Input SHIM kit – 3V-16V input til Raspberry Pi

Beskrivelse

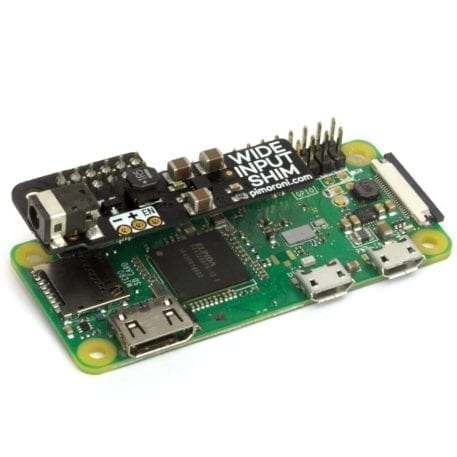

Det er super lille, så du kan lodde det lige på dine Pi’s pins og stadig bruge HATs og pHATs på toppen.

Barrel jack connector på Wide Input SHIM er en 3,5 mm ydre diameter (OD), 1,3 mm indvendig diameter, og der er et kort han-til-hun-adapterkabel, der medfølger, så du også kan bruge de almindelige 5,5 mm OD barrel jack stik.

Der er også et kort kabel inkluderet med en 3,5 mm OD barrel jack stik i den ene ende og ledninger med tin i den anden ende, hvis du vil sætte det direkte til fx en strømforsyning eller lodde det ind i et projekt.

Kit indeholder:

• Wide Input SHIM
• 2×6 female header (kræver lodning)
• 3,5 mm OD male til 5.5 mm OD female adapter kabel (15 cm lang)
• 3,5 mm OD male til tinnede ledninger (15 cm lang)

Funktioner:

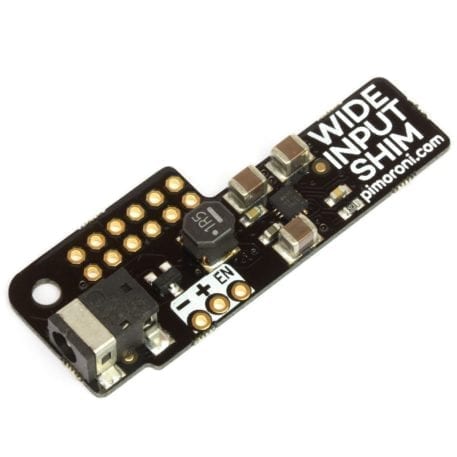

• Super-lille SHIM-format board
• 0,8 mm tykt PCB
• Kan bruges sammen med HAT og pHAT
• 3,5 mm ydre diameter DC stik (center positive)
• Adapterkabler inkluderet
• TPS630701 buck-boost konverter chip (datasheet)
• 5V / op til 2A udgang
• 3-16V input
• Reverse voltage beskyttelse
• EN (enable) pin til at slukke udgangsspændingen (trække til jord)
• Kræver lodning

Anvendelse:
Du kan strømføde med en række input spændinger til Wide Input SHIM, enten via den midterste positive 3,5 mm ydre diameter DC stik-forbindelse eller gennem de to + og – pins på SHIM.

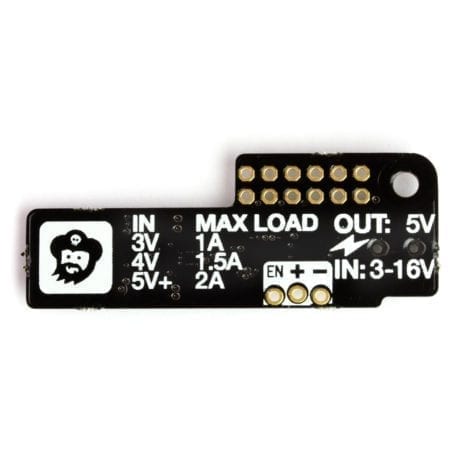

Boardet vil levere 5V / 2A udgang (gennem GPIO til Pi) ved indgangsspændinger på 5V til 16V. Strømmen falder til 1,5A ved 4V og 1A ved 3V.

Hvis du trækker EN (aktiver)-ping til jord, slukker den 5V-spændingsudgangen – husk at lukke din Pi sikkert, før du gør det!

Noter:

• Dimensioner: 45x17x6mm (LxBxH)
• Anvendelse af både mikro-USB-strøm og Wide Input SHIM-strøm på samme tid anbefales ikke med Pi Zero / W, hvor der ikke er nogen beskyttelse mod back-power
