Beskrivelse

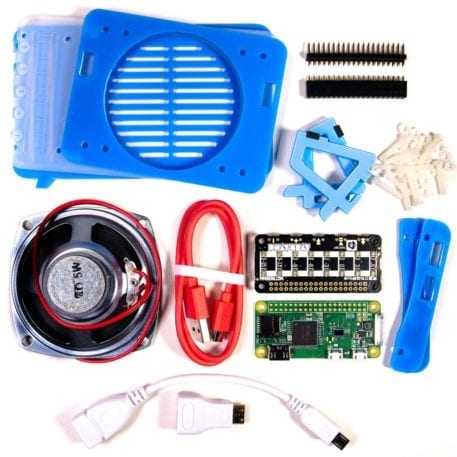

Kittet indeholder:
- Pi Zero W
- pHAT BEAT DAC og stereo forstærker – med VU meter og seks knapper
- Male og female 2×20 pin headers
- Single 5W 4Ω højttaler
- Blå akryl kabinet
- 50cm USB A til mikro-B-kabel
- USB A (hun) til micro B (han) adapter
- Mini til fuld størrelse HDMI-adapter
- Klistermærkeark (personliggør din Pirate Radio!)
- Leveres i en genbrugs kit kasse
- Byggeguide
Bemærk, at dette er et loddeprojekt, selvom du også kan bruge vores hammer headers!

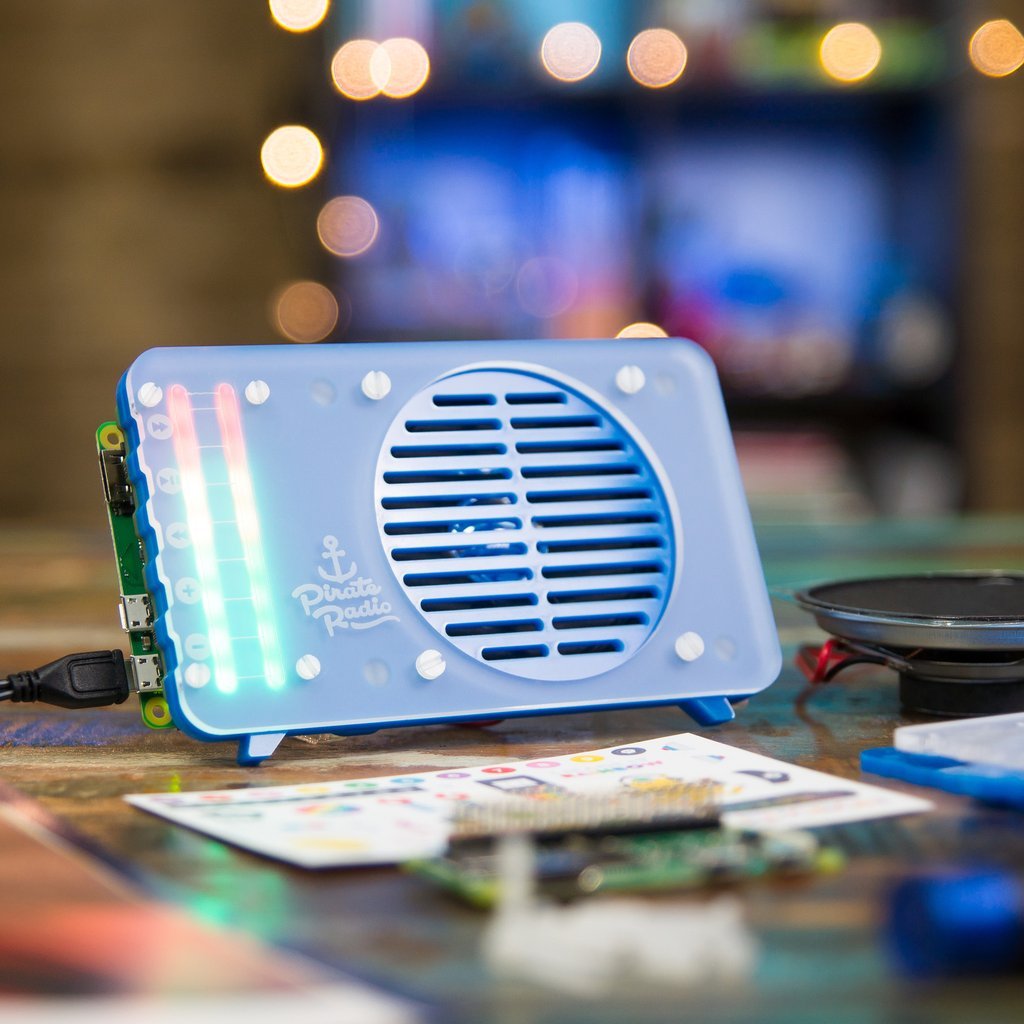

Pirat Radio bruger pHAT BEAT DAC og stereo forstærker til at køre enkelthøjttaleren (venstre og højre kanal blandes, når du drejer DIP-kontakten på undersiden til monotilstand). De to rækker af 8 APA102 RGB LED’er udgør perfekt VU meter, og der er 6 knapper langs kanterne til at styre din lyd.
Dette kit udnytter det indbyggede trådløse LAN og Bluetooth på Pi Zero W, hvilket betyder, at der ikke er brug for en USB Wi-Fi dongle.
Der er sammensat tre forskellige softwareprojekter til din Pirate Radio: en internetradio, en Spotify-streaming-boks eller en AirPlay-højttaler.
Funktioner
- Dual I2S DAC / forstærkere (MAX98357A)
- 3W pr. Kanal
- 2x push-fit højttaler terminaler
- DIP-omskifter for at vælge blandede mono- eller stereomodus
- 16 RGB LED-pixel (APA102) i 2 rækker af 8
- 6 kantmonterede trykknapper
- Software installer og ALSA VU meter plugin
- 5W 4Ω højttaler
- 3-lags blå akryl kabinet
- Pi Zero W med single core CPU og indbygget trådløst LAN og Bluetooth
- Adapter kit
- 50cm USB A til mikro-B-kabel (strøm til din Pi fra en eksisterende oplader eller computer)
- Python bibliotek
- Female- og male headers kræver lodning
Software
Der findes en lækker one-line installer som får din pHAT BEAT konfigureret og installerer VU meter plugin til ALSA, der bruger RGB LED’erne på pHAT BEAT til at vise lydniveauer.
Der er også sammensat et Python-bibliotek, så du kan styre LED’erne uafhængigt, hvis du ønsker det, og til at programmere knapperne til at gøre det, du ønsker.
Dimensioner: Samlet størrelse af Pirate Radio er 135x85x70mm (BxHxD).
Henrik H (verificeret ejer) –
Sjovt lille begynder kit/projekt…
man skal lige lære at lodde og så ellers følge guiden på hjemmesiden, og så har man en fed lille web radio… Eneste problem med dette kit er at Beat Dac (forstærkeren) har lidt støj der kommer når man skifter nummer (spotify eller Airplay) Men når man skal lære og gerne vil have et kit at starte med er det en fed løsning hvor alt (undtagen et micro sd kort og loddegrej) er inkluderet 😀
