Beskrivelse
Dette er nyeste version af Picade med 10 tommer skærm. Der er nyt art work, et nyt display og skærmdriverkort, dedikeret strømknap, en helt ny Picade X HAT, lettere ledninger, lettere adgang til kabinets inderside og smuk ny emballage.
Nu kompatibel med Raspberry Pi 4.

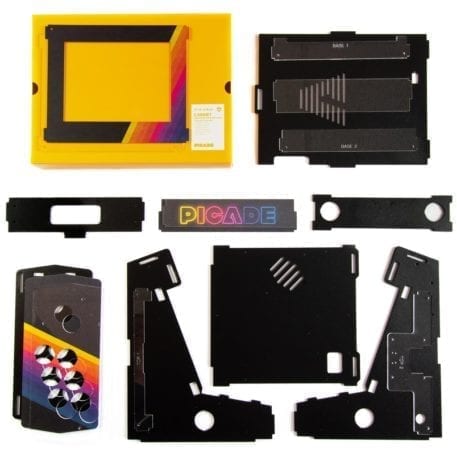

Kabinet funktioner
- Sort, pulverlakeret paneler
- Akryl marquee og konsol med autentisk kunstværk

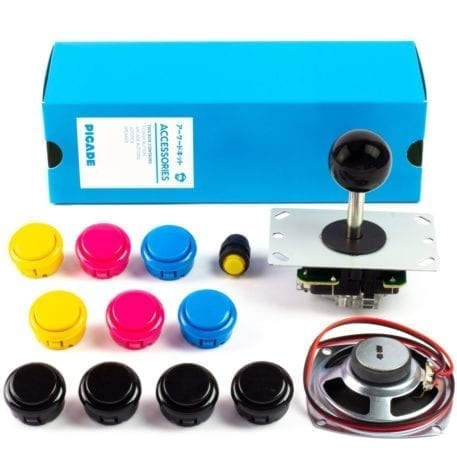

- Push-fit arkadeknapper
- Joystick med sort kugleplade
- 3 “højttaler (5W, 4Ω)
- Nem adgang med aftageligt bagside
- Dedikeret tænd / sluk-knap med lys
- Gummi fødder
- Dimensioner: 350x230x210mm
Display
- 10-inch Display
- 1024×768 (4:3 ratio) IPS (bred synsvinkel) display
- Pimoroni-designet og fremstillet HDMI-skærmdriverkort og tastaturbetjeninger
- Drives af micro-USB-kabel (medfølger) fra din Pi

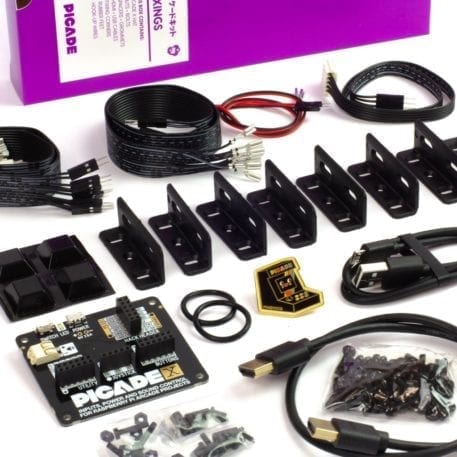

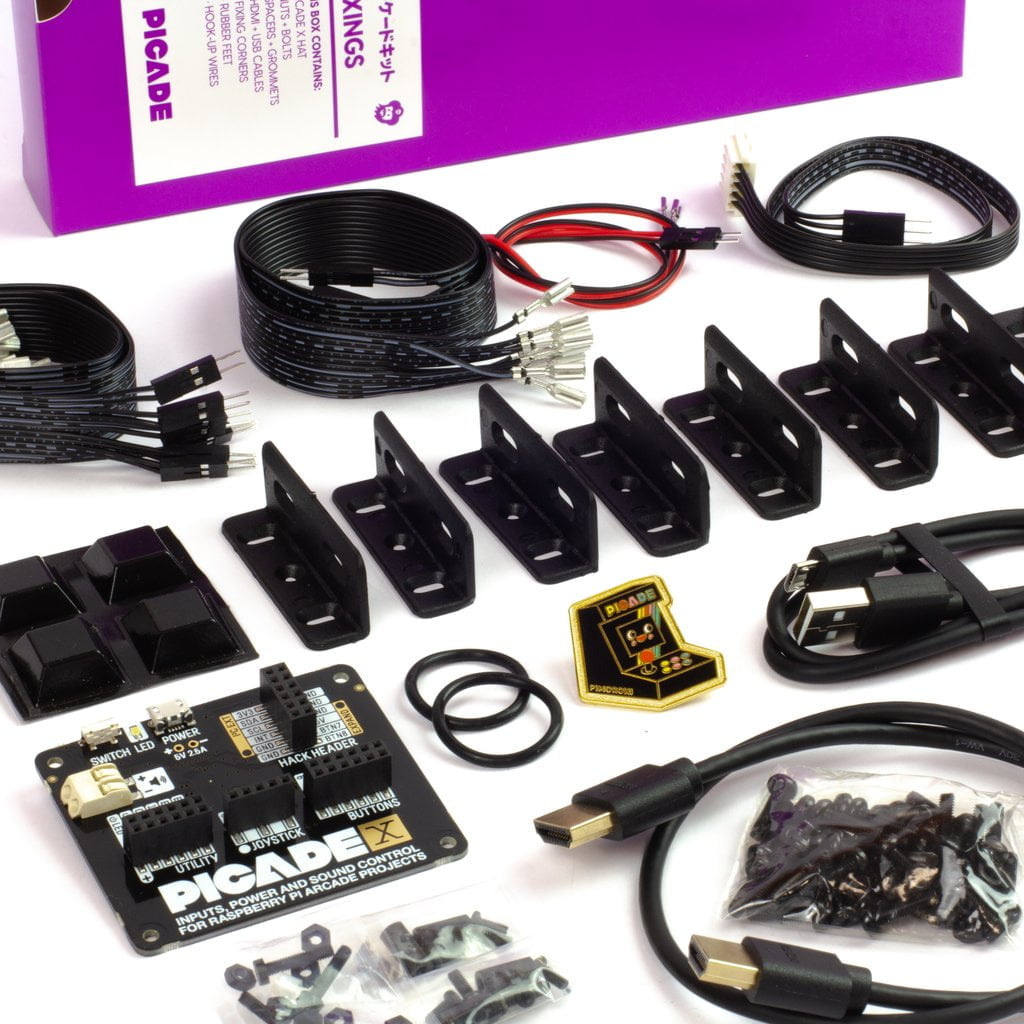

Picade X HAT funktioner
- Nem DuPont-stik til knapper og joystick
- Push-fit højttaler terminaler
- I2S audio DAC med 3W forstærker (mono)
- Strømstyring, strømafbryderstifter og tænd / sluk-knap
- 4-vejs joystick indgange
- 6 spille knapper
- 4 utility knapper
- I2C ekspansion (tillader multiplayer med kommende hardware)
- Metal standsoffs til at holde din Picade X HAT sikkert på plads
Ekstra
- Picade emalje pin badge
- Pimoroni Super Sticker Selection
- Picade plakat / monteringsvejledning
Hvad er nyt?
Kabinettet er mere kompakt, så det passer nemmere på dit skrivebord, men har en højere opløsning på sit 8 “(1024×768) display. Displayet drives af et nyt Pimoroni-designet og fremstillet driver board med tastaturkontrol. Det er et IPS-display, så det ser godt ud fra enhver synsvinkel!
Den helt nye Picade X HAT er fyldt med nyttige funktioner. Der er skiftet fra skrueterminaler til simple DuPont-stik, der er nemmere at bruge, og højttaler-terminalerne er nemme push-fit-stik.
Der er dedikeret strømstyring ombord på Picade X HAT; Du skal bare tilslutte din USB-C-strømforsyning til HAT’en, og den vil strømføde din Pi gennem pins. Strømknappen, der er forbundet til HAT, betyder, at når din Pi er slukket sikkert, vil strømmen blive skåret helt til Pi. Et simpel tryk på tænd/sluk-knappen vil starte din Picade op igen.
De nye knapper i Picade er lavere profil, og det nye joystick har en enkelt connector i stedet for de otte connectorer på det tidligere Picade-joystick.
Et smukt nyt neon-look Picade-logo på markeringen og regnbue striber på konsollen og display genopliver følelsen af klassiske konsoller, ligesom monteringsvejledningen og plakaten.
Softwareopsætning
Vi anbefaler RetroPie-operativsystemet til din Picade. Du kan downloade det fra RetroPie-webstedet og derefter brænde det til et micro-SD-kort med Etcher.
Tilslut et USB-tastatur til din Pi, og opret forbindelse til Wi-Fi i RetroPie-menuen. Tryk på F4 for at afslutte til terminalen, og skriv derefter: curl https://get.pimoroni.com/picadehat | bash for at køre Picade HAT installatøren.
Genstart din Pi, hvis den ikke beder dig om det. Tryk på “Alt”-tasten på tastaturet, og vælg derefter “Konfigurer input” for at konfigurere dine Picades kontrolelementer. Du vil opdage, at lyd- og strømknappen begge skal fungere nu også!
Noter
Hvis din Picade-skærm ikke viser noget, når du først tænder det, kan det skyldes, at HDMI-skærmen ikke registreres af Raspberry Pi. Dette kan ske, fordi der ikke leveres strøm til USB-portene på Raspberry Pi i de første par sekunder af opstart. Løsningen er at redigere filen /boot/config.txt på dit RetroPie SD-kort, og tilføj hdmi_force_hotplug = 1 på en ny linje nederst i filen.
Hvis du gerne vil designe dit eget kunstværk til din Picade, så er der lavet en handy PDF, der har skitserne og dimensionerne i markeringen, skærmbilledet og konsollen. Du kan hente den fra Picade HAT GitHub repo her.
Henrik (verificeret ejer) –
Lækker lille arkade maskine
Det tog mig ca 45 minutter at samle og sætte op. En meget nem og overskuelig opgave, og når du er færdig med den, har du en fantastisk fed lille arkademaskine… Et par prints på A3 papir senere og den havde det fedeste Neo Geo grafik…
Mit formål med at købe denne maskine var at jeg ville have en lille maskine til programmering og test af mit setup til mine store hjemmebyggede arkade maskiner.
Men denne lille maskine har hurtigt indtaget en speciel plads i mit gaming-setup. Børnene elsker også at spille på den 😀
Den er meget nem at modificere, f.eks med nye knapper, andet joystick, lys, lyd og med templaten kan man nemt lave en fed grafik til markisen og controlpanelet der passer til din stil…
